AXIMUM CAPTOR

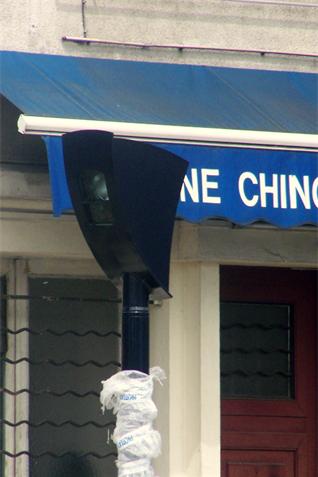

elsi AXIMUM captor
Fabricant : JENOPTIK

Distributeur : AXIMUM

Première homologation : -
Principales évolutions:

2015: Test du contrôle simultané de la vitesse



L'AXIMUM CAPTOR est système de contrôle automatisé de franchissement d'une signalisation lumineuse fixe ou clignotante qui détecte les véhicules franchissant des carrefours à feux tricolore ou des passages à niveaux alors que le signal lumineux rouge est activé.

L'AXIMUM CAPTOR est une version modifiée du JENOPTIK Traffistar SR420. Il intègre un appareil photo numérique de 11 millions de pixels type Smartcamera III et un flash dans un boitier en fonte d’aluminium avec vitre blindée. L'appareil peut contrôler de 1 à 4 voies de circulation. L'armoire de commande contient des cartes électroniques type Traffistar SR420, des borniers d'alimentation et de raccordement des boucles inductives et du dispositif de prise de vue, un modem et un onduleur.

Lorsqu'un véhicule contrevenant franchi la ligne d'effet du feu et passe sur les boucles inductives installées dans la chaussée, le CAPTOR déclenche la prise de deux photos.

double feu rouge radar passage a niveau

L'AXIMUM CAPTOR est décliné en deux versions :

  • CAPTOR2-FR pour les feux fixes tricolores
  • CAPTOR2-PN pour les feux clignotants des passages à niveaux

Conditions d'installation des boucles inductives

Il existe deux configurations d'installation pour les boucles inductives. Ces configurations sont fonction de la distance entre la ligne d'effet des feux (LEF) matérialisée au sol et la ligne des feux qui est la ligne virtuelle perpendiculaire au sens de déplacement des véhicules et passant par le signal lumineux.

Si cette distance est inférieure à 2.5 mètres, les boucles inductives sont situées de part et d'autre de la ligne d'effet des feux.
boucles inductives AXIMUM CAPTOR

Si cette distance est supérieure à 2.5 mètres, les boucles inductives sont situées au delà de la ligne d'effet des feux.
boucles inductives AXIMUM CAPTOR

Exemple de prise de vue

Prise de vue AXIMUM CAPTOR

Exemple d'installation

Tel un caméléon, la cabine du CAPTOR peut être peinte de plusieurs couleurs différentes pour mieux se fondre dans le décor.

radar feu rouge

AXIMUM CAPTOR2

JENOPTIK CAPTOR

AXIMUM CAPTOR

Il existe également un modèle utilisé pour les passages à niveau.

radar passage a niveau

radar passageà niveau
